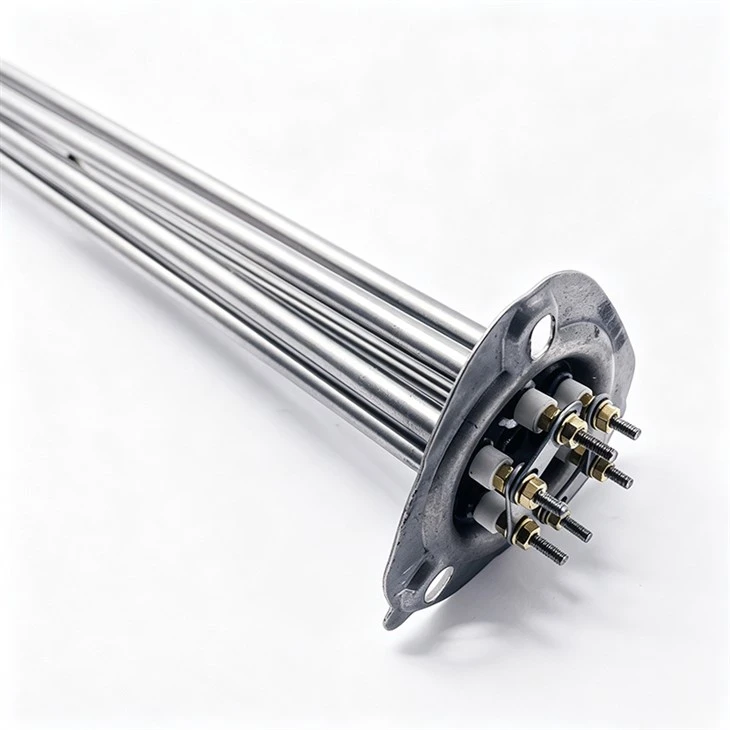

ডব্লিউ টাইপ হিটিং টিউব-সাধারণত একটি ডবল-ইউ বা এম-আকৃতির নলাকার উপাদান হিসেবে মনোনীত- একটি ধাতব আবরণের ভিতরে কুণ্ডলীকৃত একটি ক্রমাগত প্রতিরোধের তারের বৈশিষ্ট্য রয়েছে, যা উচ্চ-বিশুদ্ধতা ম্যাগনেসিয়াম অক্সাইড (MgO) পাউডার দিয়ে সংকুচিত হয়, এবং সমানভাবে গঠিত হয়। এই জ্যামিতি সীমাবদ্ধ নালী প্রস্থ এবং ড্রায়ার চেম্বারের মধ্যে গরম করার পৃষ্ঠের ক্ষেত্রটিকে সর্বাধিক করে তোলে, উচ্চ-ঘনত্ব, বাধ্যতামূলক-বাতাস এবং পরিবাহী শুকানোর যন্ত্রপাতির জন্য অভিন্ন তাপীয় আউটপুট সরবরাহ করে।
নকশা বৈশিষ্ট্য
বিতরণ করা তাপীয় পদচিহ্ন:মাল্টি-বেন্ড ডব্লিউ-কনফিগারেশন বায়ু প্রবাহ জুড়ে রৈখিক ওয়াট ঘনত্বের বন্টন বাড়ায়, শুকানোর টানেলে স্থানীয় হট স্পট প্রতিরোধ করে।
সম্প্রসারিত সারফেস এরিয়া জ্যামিতি:সমান্তরাল পায়ের বিন্যাস স্ট্রেইট বা একক-ইউ উপাদানের তুলনায় ইনস্টলেশন স্পেসের প্রতি বর্গ ইঞ্চি বিকিরণকারী এবং পরিবাহী তাপ স্থানান্তরকে সর্বাধিক করে তোলে।
সোয়াজড এমজিও কমপ্যাকশন:অভ্যন্তরীণ MgO 2.2 g/cm³ এর ন্যূনতম ঘনত্ব অর্জনের জন্য রোলার-সোয়াজ করা হয়, ডাইইলেকট্রিক শক্তি এবং তাপ পরিবাহিতা সর্বাধিক করার জন্য অভ্যন্তরীণ শূন্যতা দূর করে।
অপ্টিমাইজড টার্মিনাল সিলিং:সিলিকন, ইপোক্সি, বা সিরামিক টার্মিনাল সিলগুলি মাঝে মাঝে ধোয়ার সময় হাইগ্রোস্কোপিক MgO কোরে আর্দ্রতা স্থানান্তর রোধ করে।
প্রযুক্তিগত বিশেষ উল্লেখ
|
প্যারামিটার |
স্পেসিফিকেশন |
|
খাপ উপকরণ |
SUS304, SUS316L, Incoloy 800, Titanium (আবেদন-নির্ভর) |
|
টিউব ব্যাস |
8.0 মিমি, 8.5 মিমি, 10.0 মিমি, 12.0 মিমি |
|
ভোল্টেজ পরিসীমা |
110V - 480V (একক-ফেজ / তিন-ফেজ কনফিগারযোগ্য) |
|
ওয়াটেজ সহনশীলতা |
+5%, -10% |
|
অস্তরক শক্তি |
2000V AC / 1 মিনিট (ঠান্ডা অবস্থা) |
|
অন্তরণ প্রতিরোধের |
500V DC এ 1000 MΩ এর চেয়ে বড় বা সমান (ঠান্ডা অবস্থা) |
|
সর্বোচ্চ আবরণ তাপমাত্রা |
650 ডিগ্রি পর্যন্ত (উপাদান নির্ভর) |
|
হিটিং কনফিগারেশন |
W-টাইপ / ডাবল-U / M-আকৃতির নলাকার উপাদান |
|
গরম করার মাধ্যম |
ফোর্সড এয়ার, সার্কুলেটিং এয়ার, ড্রাইং চেম্বার, কনভেকশন হিটিং সিস্টেম |
|
সারফেস হিট লোড |
বায়ুপ্রবাহের অবস্থার উপর নির্ভর করে 1.5 W/cm² থেকে 8.0 W/cm² সামঞ্জস্যযোগ্য |
|
তাপীয় প্রতিক্রিয়া সময় |
রেট ফোর্সড কনভেকশনের অধীনে স্থির-রাজ্যের অপারেটিং তাপমাত্রায় পৌঁছতে 3 থেকে 5 মিনিট |
পণ্য কনফিগারেশন
ফিনড বনাম প্লেইন শিথ:ক্রমাগত হেলালিভাবে ক্ষতবিক্ষত ধাতব পাখনা জোরপূর্বক বায়ু নালী উত্তাপের জন্য পরিবাহী পৃষ্ঠের ক্ষেত্রফল বাড়িয়ে-; প্লেইন শিথগুলি দীপ্তিমান প্যানেল বা নিমজ্জন/তরল অ্যাপ্লিকেশন পরিবেশন করে।
টার্মিনাল প্রকার:থ্রেডেড টার্মিনাল স্টাড (M4-M8), দ্রুত-কানেক্ট স্পেড টার্মিনাল, বা উচ্চ-তাপমাত্রা সিরামিক-বিডেড সীসা তার।
মাউন্টিং ইন্টারফেস:হেক্স বুশিং (1/2" থেকে 2" NPT/BSP), বর্গাকার/আয়তক্ষেত্রাকার মাউন্টিং ফ্ল্যাঞ্জ, বা সামঞ্জস্যযোগ্য কম্প্রেশন ফিটিং।
হিটিং কর্মক্ষমতা
সারফেস হিট লোড:মাঝারি বায়ুপ্রবাহ বেগ (m/s) এর উপর ভিত্তি করে 1.5 W/cm² থেকে 8.0 W/cm² সামঞ্জস্যযোগ্য।
তাপীয় প্রতিক্রিয়া সময়:রেট ফোর্সড কনভেকশনের অধীনে কোল্ড স্টার্ট থেকে 3 থেকে 5 মিনিটের মধ্যে অপারেটিং স্থির{0}} অবস্থায় পৌঁছায়।
তাপ সম্প্রসারণ বাসস্থান:নির্ভুলতা-অ্যানিলড বেন্ড রেডিআই শীথ বিভাজন ছাড়াই ক্রমাগত তাপীয় সাইকেল চালানোর মাধ্যমে তাপীয় প্রসারণের চাপ শোষণ করে।
অ্যাপ্লিকেশন
শিল্প পরিবাহক ড্রায়ার:ক্রমাগত ব্যহ্যাবরণ, কাগজ, এবং বোর্ড শুকানোর লাইনের জন্য প্রি-হিট রিসার্কুলেটিং বাতাসের জন্য অনুভূমিক বায়ু নালীতে ইনস্টল করা হয়।
খাদ্য ডিহাইড্রেশন টানেল:খাদ্য-গ্রেড SUS316L ভেরিয়েন্টগুলি শস্য, উদ্ভিজ্জ, এবং ফল প্রক্রিয়াকরণ ভাটির জন্য সরাসরি-যোগাযোগ বা উজ্জ্বল তাপ প্রদান করে।
টেক্সটাইল স্টেনটার ফ্রেম:উচ্চ-ওয়াট-ঘনত্বের অ্যারেগুলি ফ্যাব্রিক তাপ-সেটিং এবং আর্দ্রতা বাষ্পীভবন চেম্বারের জন্য তাপ শক্তি সরবরাহ করে।
সারফেস লেপ নিরাময় ওভেন:পাউডার আবরণ এবং পেইন্ট-কিরিং লাইনগুলি দ্রুত দ্রাবক ফ্ল্যাশ-অফ এবং পলিমারাইজেশনের জন্য W-টিউব ব্যাঙ্ক ব্যবহার করে।
কাস্টমাইজেশন বিকল্প
মাত্রিক কাস্টমাইজেশন:বিদ্যমান OEM সরঞ্জাম ফ্রেমের সাথে মানানসই সামগ্রিক দৈর্ঘ্য, পায়ের ব্যবধান (পিচ), মোড়ের ব্যাসার্ধ এবং কোল্ড-জোনের দৈর্ঘ্য।
বৈদ্যুতিক গ্রেডিং:পর্যায়ক্রমে তাপ নিয়ন্ত্রণের জন্য বিভক্ত-ওয়াটেজ জোন বা ডুয়াল-ভোল্টেজ কনফিগারেশন।
সারফেস প্যাসিভেশন:ক্ষয়কারী রাসায়নিক বা উচ্চ আর্দ্রতা পরিবেশের জন্য ইলেক্ট্রোপলিশিং বা অ্যাসিড পিলিং।
উত্পাদন প্রক্রিয়া
তারের কয়েলিং:নিকেল-ক্রোমিয়াম (Ni80Cr20) রেজিস্ট্যান্স ওয়্যার হল স্বয়ংক্রিয় CNC কয়েলিং মেশিনে সঠিক ohms-প্রতি-ফুট স্পেসিফিকেশনের সূক্ষ্মতা।
উপাদান লোড হচ্ছে:প্রতিরোধের কয়েলগুলি ধাতব শীথ টিউবের ভিতরে কেন্দ্রীভূত হয় এবং স্বয়ংক্রিয় কম্পনকারী ফিলিং স্টেশনগুলি ব্যবহার করে স্ফটিক MgO পাউডার দিয়ে ব্যাকফিল করা হয়।
টিউব হ্রাস:MgO নিরোধক সংকুচিত করতে এবং অভ্যন্তরীণ উপাদানগুলিকে অবস্থানে লক করতে লোড করা অ্যাসেম্বলিগুলি মাল্টি-স্ট্যান্ড রোলিং মিলের মধ্য দিয়ে যায়।
নমন এবং অ্যানিলিং:সিএনসি হাইড্রোলিক বাঁকানো মেশিনগুলি সুনির্দিষ্ট W-জ্যামিতি তৈরি করার আগে টিউবগুলি চাপের মধ্যে দিয়ে-রিলিফ অ্যানিলিং করে৷
সিলিং এবং নিরাময়:টার্মিনালের প্রান্তগুলি আর্দ্রতা{0}}প্রতিরোধী যৌগ দিয়ে সিল করা হয় এবং তাপ ওভেনে নিরাময় করা হয় যাতে নিরোধক প্রতিরোধ ক্ষমতা স্থির থাকে।
মান নিয়ন্ত্রণ
মাত্রিক পরিদর্শন:অপটিক্যাল প্রজেক্টর এবং কাস্টম গেজ ব্যবহার করে বেন্ড অ্যাঙ্গেল, লেগ পিচ এবং মোট দৈর্ঘ্যের 100% যাচাইকরণ।
বৈদ্যুতিক পরীক্ষা:স্বয়ংক্রিয় পরীক্ষকরা ঠান্ডা প্রতিরোধ, লিকেজ কারেন্ট, এবং উচ্চ-ভোল্টেজ ডাইলেকট্রিক ব্রেকডাউন সীমা যাচাই করে।
হাইড্রোস্ট্যাটিক এবং চাপ পরীক্ষা:নমুনা বিস্ফোরণ এবং চাপ পরীক্ষা সিল করা খাপ সমাবেশে পরিচালিত।
সন্ধানযোগ্যতা:কাঁচামাল মিল পরীক্ষার শংসাপত্র (MTC) প্রতিটি উত্পাদন ব্যাচের জন্য সংরক্ষণাগারভুক্ত।
FAQ
প্রশ্ন: বাতাসে ইনকোলয় 800 ওয়াট-টিউবের জন্য সর্বোচ্চ অনুমোদিত পৃষ্ঠের তাপমাত্রা কত?
উত্তর: Incoloy 800 শুষ্ক বায়ু পরিবেশে 650 ডিগ্রি পর্যন্ত কাঠামোগত অখণ্ডতা এবং অক্সিডেশন প্রতিরোধের বজায় রাখে। 600 ডিগ্রির উপরে ক্রমাগত অপারেশনের জন্য, অকাল শীথ স্কেলিং প্রতিরোধ করার জন্য পৃষ্ঠের ওয়াটের ঘনত্ব অবশ্যই কমাতে হবে।
প্রশ্ন: আমি কীভাবে ফিনড এবং প্লেইন শীথ কনফিগারেশনের মধ্যে নির্বাচন করব?
উ: জোরপূর্বক-বায়ু নালী গরম করার জন্য ফিনযুক্ত W-টিউবগুলি নির্বাচন করুন যেখানে বাতাসের বেগ 3 মি/সেকেন্ডের বেশি হয়, কারণ পাখনাগুলি পরিবাহী তাপ স্থানান্তরকে ত্বরান্বিত করে। প্রাকৃতিক পরিচলন, দীপ্তিমান উত্তাপ, বা কণা জমে প্রবণ পরিবেশের জন্য প্লেইন টিউব ব্যবহার করুন যা পাখনার ফাঁকা জায়গা আটকাতে পারে।
প্রশ্ন: W-টাইপ ড্রাইং হিটারে অকালে পুড়ে-আউট হওয়ার কারণ কী?
উত্তর: প্রাথমিক ব্যর্থতার মোড হল বাঁক জুড়ে অপর্যাপ্ত বায়ুপ্রবাহের কারণে স্থানীয়কৃত ওভারহিটিং বা ওয়াশডাউন চক্রের সময় আপস করা টার্মিনাল সিলের কারণে MgO পাউডারে আর্দ্রতা প্রবেশ করা।
প্রশ্ন: টার্মিনালের প্রান্তে কি ঠান্ডা অঞ্চলগুলি কাস্টমাইজ করা যায়?
উঃ হ্যাঁ। অতিরিক্ত পরিবেষ্টিত আবাসন তাপমাত্রা থেকে বৈদ্যুতিক টার্মিনাল সংযোগগুলিকে রক্ষা করার জন্য নন-উত্তপ্ত বিভাগগুলি (ঠান্ডা পিনগুলি) 20 মিমি থেকে 200 মিমি পর্যন্ত কাস্টমাইজ করা যেতে পারে।
প্রশ্ন: বাঁক মাত্রা জন্য মান উত্পাদন সহনশীলতা কি?
উ: স্ট্যান্ডার্ড লিনিয়ার এবং পিচ সহনশীলতা +/- 0.5 মিমি। প্রিসিশন টুলিং ইঞ্জিনিয়ারিং পর্যালোচনার পরে কঠোর OEM সমাবেশ ছাড়পত্রের জন্য +/- 0.25 মিমি এর আরও কঠোর সহনশীলতা অর্জন করতে পারে।
প্রশ্ন: উত্পাদন চালানের সাথে কোন ডকুমেন্টেশন সরবরাহ করা হয়?
উত্তর: প্রতিটি চালানে সম্মতির একটি শংসাপত্র (CoC), স্বতন্ত্র নিরোধক/ডাইইলেকট্রিক পরীক্ষার লগ, এবং অনুরোধের ভিত্তিতে খাপের খাদের জন্য উপাদান পরীক্ষার রিপোর্ট (MTR) অন্তর্ভুক্ত থাকে।
